Explicació dels modes de seguiment d’aeronaus
Aquesta pàgina explica els tres modes principals de vigilància que es veuen habitualment en una estació de seguiment d’aeronaus: ADS-B, Mode S i MLAT. Fes servir els botons superiors per canviar entre ells i veure com funciona cadascun, quines dades proporciona i com apareix dins d’una estació amb estil Airradar.

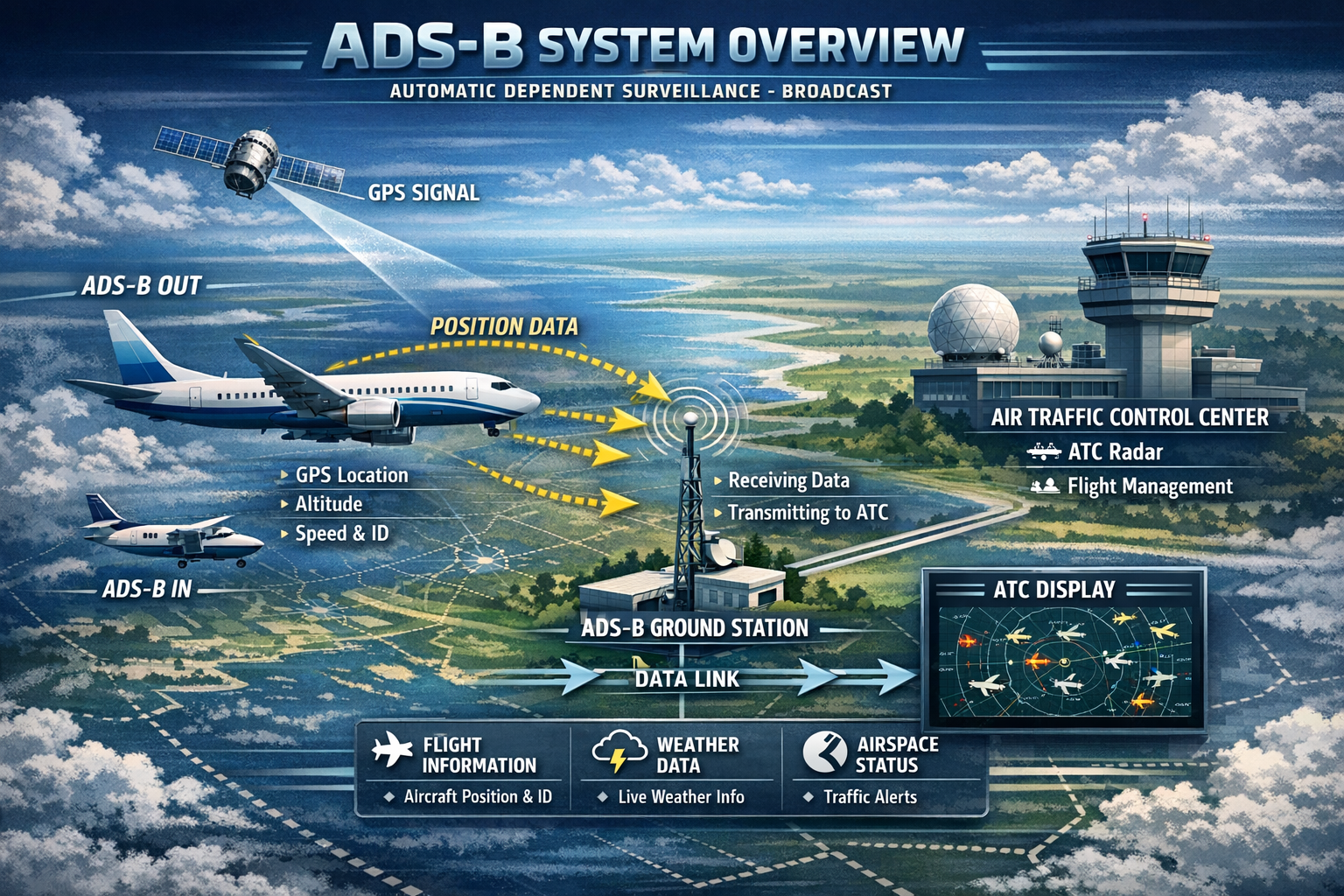

Què és ADS-B
ADS-B significa Automatic Dependent Surveillance–Broadcast. És una tecnologia de vigilància en què l’aeronau calcula la seva pròpia posició a partir de la navegació per satèl·lit a bord i després transmet aquesta informació repetidament perquè qualsevol receptor compatible la pugui descodificar.
A la pràctica, això significa que l’aeronau no espera que li preguntin on és. Està dient activament al món: “aquesta és la meva posició, altitud, velocitat, rumb i identitat”.
Per què és tan útil
- Proporciona actualitzacions de posició precises directament des de l’aeronau.
- Pot ser rebut per sistemes ATC, infraestructures d’aerolínies i estacions d’aficionats.
- És ideal per a mapes en temps real com Airradar.
- Normalment ofereix la informació més rica dels tres modes d’aquesta pàgina.
Flux del senyal
Què pots veure
- Adreça hexadecimal ICAO
- Indicatiu o número de vol
- Latitud i longitud
- Altitud baromètrica i, de vegades, geomètrica
- Velocitat sobre el sòl i taxa vertical
- Informació de rumb / trajectòria
- Camps d’estat segons la capacitat de l’aviónica
Com encaixa a Airradar
En una estació domèstica típica, la cadena és així:
Antena de 1090 MHz → receptor SDR → descodificador (Dump1090 / similar) → flux de dades d’aeronaus → interfície web AirradarPer això ADS-B és la base de la majoria de pàgines radar d’aficionats: és directe, ric en informació i fàcil de visualitzar.

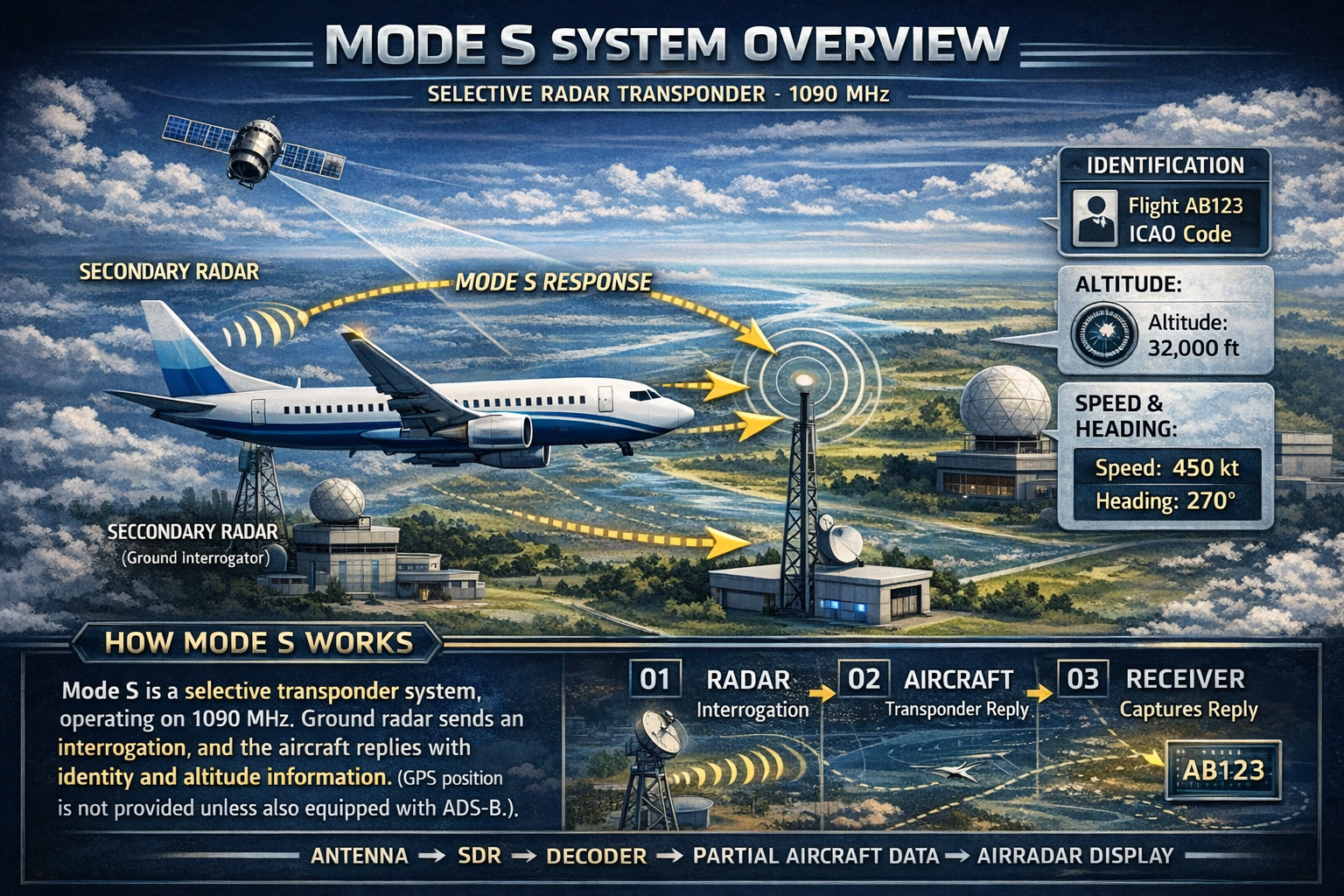

Què és Mode S
Mode S és un sistema de transponedor utilitzat per les aeronaus per respondre a interrogacions del radar i d’altres sistemes de vigilància. La “S” significa Select, perquè l’aeronau pot ser adreçada selectivament utilitzant la seva adreça ICAO única de 24 bits.
A diferència d’ADS-B, el Mode S bàsic no transmet automàticament dades completes de posició per si sol. Principalment envia identitat i altres respostes relacionades amb el transponedor quan és interrogat, tot i que alguns missatges també poden revelar informació útil per al programari de seguiment.
Dades típiques disponibles
- Adreça hex ICAO
- Codi squawk
- Altitud de pressió en molts casos
- De vegades indicatiu o dades d’estat limitades
- Sense latitud/longitud directa tret que també hi hagi ADS-B
Com funciona
Per què importa Mode S
Mode S és important perquè permet a la teva estació detectar aeronaus visibles per ràdio que no estan proporcionant emissions ADS-B completes amb posició. En altres paraules, amplia la consciència situacional més enllà de “només aeronaus amb coordenades GPS directes”.
En una interfície d’estil Airradar, el trànsit Mode S pot aparèixer amb menys detall que les aeronaus ADS-B. Pots veure l’adreça ICAO, l’altitud o l’indicatiu, però no una ruta precisa traçada tret que un altre mètode —com MLAT— derivi la posició.
Mode S en una estació domèstica
Antena → SDR → el descodificador rep respostes → dades parcials d’aeronaus → llista / alerta / vista de metadades a AirradarAixò és especialment útil per a trànsit militar, executiu o heretat on els missatges de posició poden ser absents, restringits o intermitents.

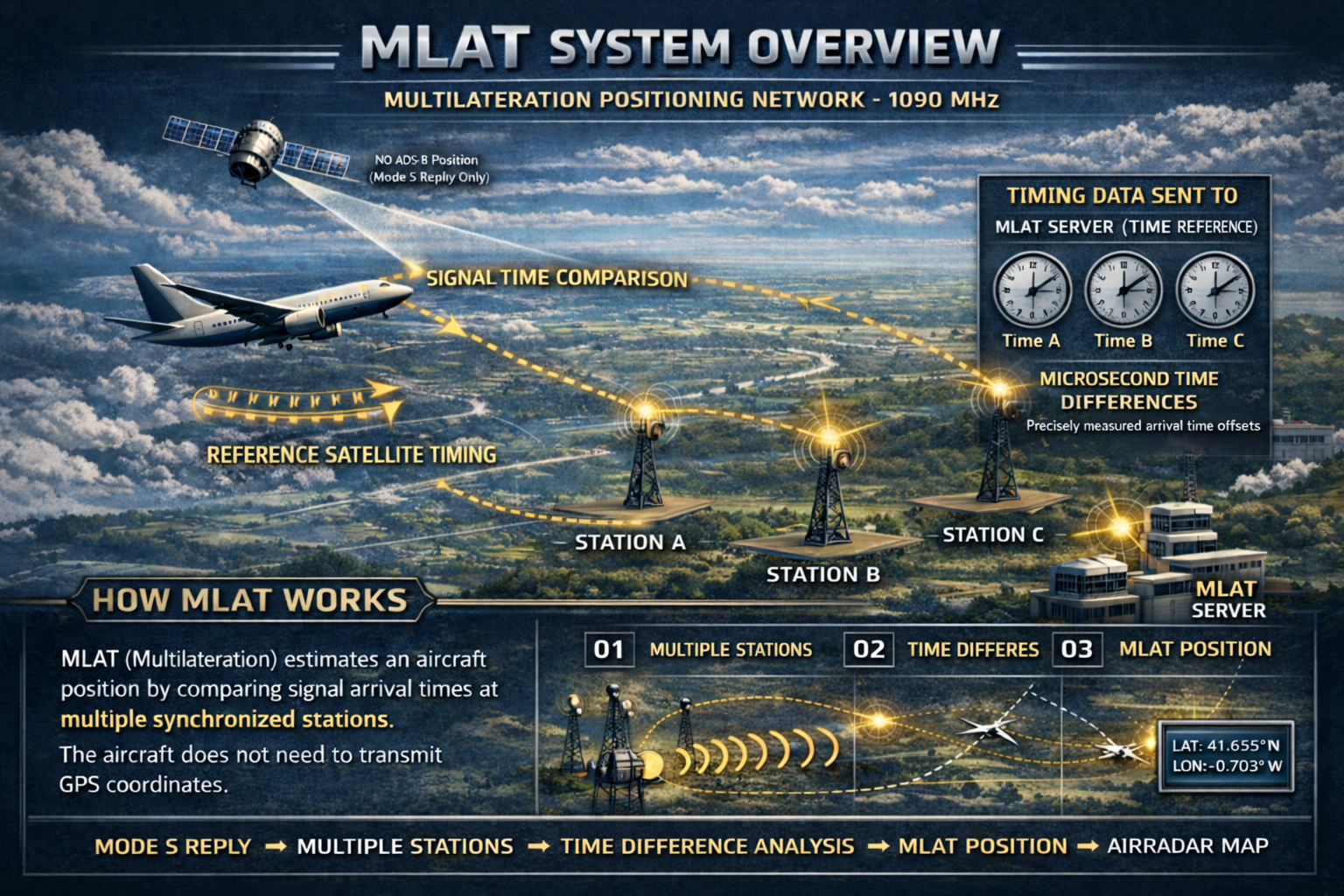

Què és MLAT
MLAT significa Multilateració. És una tècnica utilitzada per estimar la posició d’una aeronau comparant l’instant exacte d’arribada del mateix senyal del transponedor a diverses estacions receptores.
Això significa que l’aeronau no ha de transmetre les seves pròpies coordenades. En lloc d’això, la xarxa calcula la posició a partir de les diferències de temps entre receptors geogràficament separats.
Per què existeix MLAT
- Pot proporcionar una posició per a aeronaus que transmeten respostes Mode S però no coordenades ADS-B.
- Converteix una xarxa de receptors sincronitzats en un motor de localització.
- Omple alguns buits quan la posició ADS-B directa no està disponible.
Com funciona MLAT
Fortaleses i límits de MLAT
- Fortalesa: dona posicions per a algunes aeronaus no ADS-B.
- Fortalesa: aprofita la potència d’una xarxa compartida de receptors.
- Límit: necessita diverses estacions sincronitzades escoltant el mateix objectiu.
- Límit: la precisió depèn de la geometria, la qualitat temporal i la distribució de les estacions.
- Límit: depèn de la xarxa; no és purament local com ADS-B.
Com apareix a les pàgines de seguiment
En molts sistemes de seguiment, les aeronaus derivades per MLAT es marquen de manera diferent dels objectius ADS-B directes perquè la posició està calculada per la xarxa, no transmesa per la mateixa aeronau.
Resposta Mode S de l’aeronau → diverses estacions de xarxa l’escolten → un servidor de temporització calcula la posició → el mapa mostra la traça MLATPer a l’usuari, la idea clau és simple: MLAT ajuda a posar un punt al mapa per a aeronaus que, d’una altra manera, quedarien sense posició.
